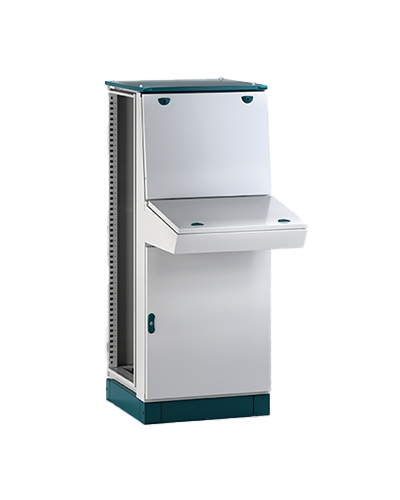

Szafy z frontem w formie pulpitu EUAL

podział pionowy, na podstawie E NUX

Szafy z frontem typu leggio na podstawie E NUX stanowią rozwiązanie łączące modułowość charakterystyczną dla szaf E NUX z koncepcją pionowej rozkładalności. Odgrywają one kluczową rolę w zapewnieniu płynnej i ciągłej interakcji między człowiekiem a maszyną w różnych środowiskach przemysłowych.

Dostępne w wersji zmontowanej lub w zestawie, charakteryzują się dolnymi i górnymi drzwiami oraz strefą pośrednią, przystosowaną do montażu panelu lub półki przedniej.

Do konstrukcji E NUX dodano przednią ramę o wysokości 1400 mm, zapewniającą dobrą widoczność obszaru, który ma być monitorowany.

Rozwiązanie dostępne w 4 szerokościach i 2 głębokościach oraz w wersjach:

  • Drzwi górne i dolne + panel tylny
  • Drzwi górne i dolne + drzwi tylne

Kompatybilność ze standardowymi akcesoriami modułowego systemu E NUX.



Dane techniczne

Materiał:

  • Konstrukcja: blacha stalowa o wysokiej granicy plastyczności HSLA (konstrukcja E NUX)
  • Tylna ścianka, dach, rama, przedłużenie dachu: blacha stalowa DC01
  • Front EUAL: blacha stalowa DC01 z profilami sendzimir

Lakierowanie: standardowy cykl elektrostatyczny E DUP – lakierowanie płynne metodą elektroforezy katodowej z użyciem żywicy epoksydowej i wykończenie proszkami epoksydowo-poliestrowymi termoutwardzalnymi.

Kolor:

  • Konstrukcja: RAL7035 gładka
  • Front EUAL, tylna klapa/panel: RAL7035 chropowata
  • Dach: RAL5020 chropowata

Uszczelka: samoprzylepna

Stopień ochrony: IP55, NEMA/UL Typ 1

Stopień odporności na uderzenia: IK10

Skład

Szafa składa się z:

  • Konstrukcja E NUX z tylnymi drzwiami (lub panelem)
  • Front EUAL z górną i dolną klapą
  • Zdejmowany dach
  • Górna klapa z profilami sendzimir, mechanicznym zatrzaskiem i systemem zamknięcia z podwójną klapką o średnicy 3,0 mm
  • Dolna klapa z profilami wzmacniającymi i zamknięciem z podwójną zapadką o średnicy 3,0 mm
  • Uszczelka samoprzylepna i akcesoria montażowe

Aby uzupełnić konfigurację frontu, należy zamówić osobno:

  • Półkę EUME lub
  • Panel przedni EUPN

Szafy z pulpitem EUAL

Wykaz kodów

Filtruj według:

wysokość (mm)
200
300
460
780
szerokość (mm)
600
800
1200
1600
głębokość (mm)
400
500
650
750
835
935
Kod produktu #Konfiguracjawysokośćszerokośćgłębokośćklasyfikacje środowiskoweDodaj do koszyka
AE123Podstawa pulpitu sterowniczego7801200400NEMA / UL Type 1, 12; IP55
AE1235Podstawa pulpitu sterowniczego7801200500NEMA / UL Type 1, 12; IP55
AE164Podstawa pulpitu sterowniczego7801600400NEMA / UL Type 1, 12; IP55
AE1645Podstawa pulpitu sterowniczego7801600500NEMA / UL Type 1, 12; IP55
AE601Podstawa pulpitu sterowniczego780600400NEMA / UL Type 1, 12; IP55
AE802Podstawa pulpitu sterowniczego780800400NEMA / UL Type 1, 12; IP55
AE8025Podstawa pulpitu sterowniczego780800500NEMA / UL Type 1, 12; IP55
LE123Pulpit górny2001200835NEMA / UL Type 1, 12; IP55
LE1235Pulpit górny2001200935NEMA / UL Type 1, 12; IP55
LE164Pulpit górny2001600835NEMA / UL Type 1, 12; IP55
LE1645Pulpit górny2001600935NEMA / UL Type 1, 12; IP55
LE601Pulpit górny200600835NEMA / UL Type 1, 12; IP55
LE802Pulpit górny200800835NEMA / UL Type 1, 12; IP55
LE8025Pulpit górny200800835NEMA / UL Type 1, 12; IP55
ME123Pulpit górny3001200650NEMA / UL Type 1, 12; IP55
ME1235Pulpit górny3001200750NEMA / UL Type 1, 12; IP55
ME164Pulpit górny3001600650NEMA / UL Type 1, 12; IP55
ME1645Pulpit górny3001600750NEMA / UL Type 1, 12; IP55
ME601Pulpit górny300600650NEMA / UL Type 1, 12; IP55
ME802Pulpit górny300800650NEMA / UL Type 1, 12; IP55
ME8025Pulpit górny300800750NEMA / UL Type 1, 12; IP55
PE123Element górny4601200400NEMA / UL Type 1, 12; IP55
PE1235Element górny4601200500NEMA / UL Type 1, 12; IP55
PE164Element górny4601600400NEMA / UL Type 1, 12; IP55
PE1645Element górny4601600500NEMA / UL Type 1, 12; IP55
PE601Element górny460600400NEMA / UL Type 1, 12; IP55
PE802Element górny460800400NEMA / UL Type 1, 12; IP55
PE8025Element górny460800500NEMA / UL Type 1, 12; IP55
