Skrzynki E COR X

Nowa koncepcja konstrukcyjna, maksymalna ochrona

Skrzynki E COR X łączą w sobie wytrzymałość, odporność i funkcjonalność z innowacyjnym wzornictwem.

Wykonane z blachy ze stali nierdzewnej AISI 304L (AISI 316L na zamówienie), są wynikiem wieloletnich badań i prac naszego laboratorium badawczo-rozwojowego ETA Next i stanowią ogniwo łączące z gamą skrzynek E COR z blachy malowanej.

Podstawą tych skrzyń jest koncepcja konstrukcyjna oparta na strukturalnym zagięciu obudowy (zaczerpnięta z malowanych skrzyń E COR), innowacyjny system zawiasów z 316L oraz szereg rozwiązań techniczno-konstrukcyjnych umożliwiających obsługę okablowania na każdym etapie.

Zaprojektowana z myślą o niezawodności i wszechstronności, seria E COR X oferuje szereg funkcji i opcji personalizacji, aby sprostać specyficznym i różnorodnym zastosowaniom (od przemysłu spożywczego po przemysł naftowy i gazowy).

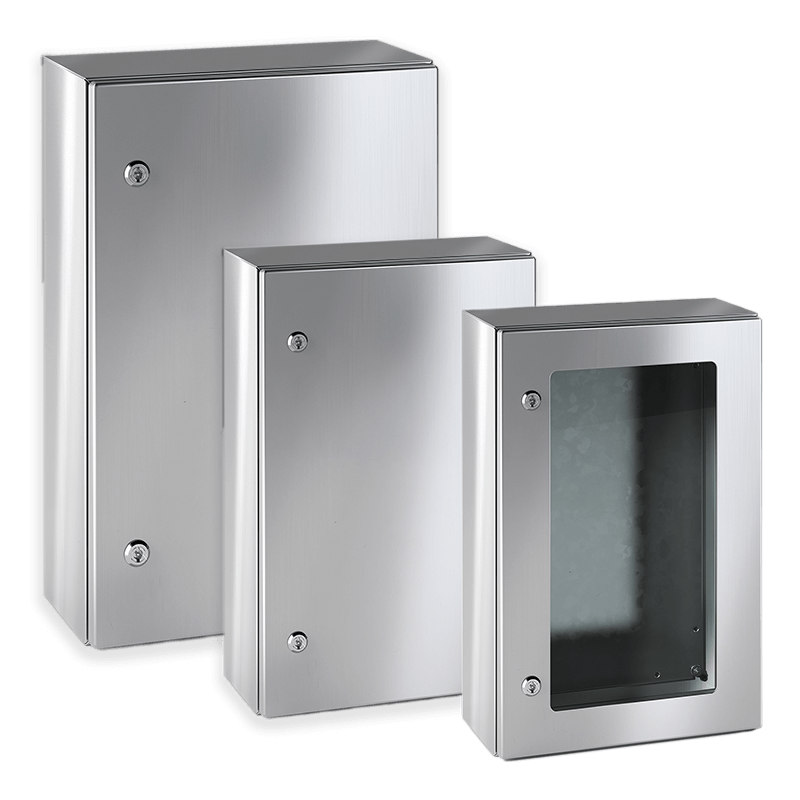

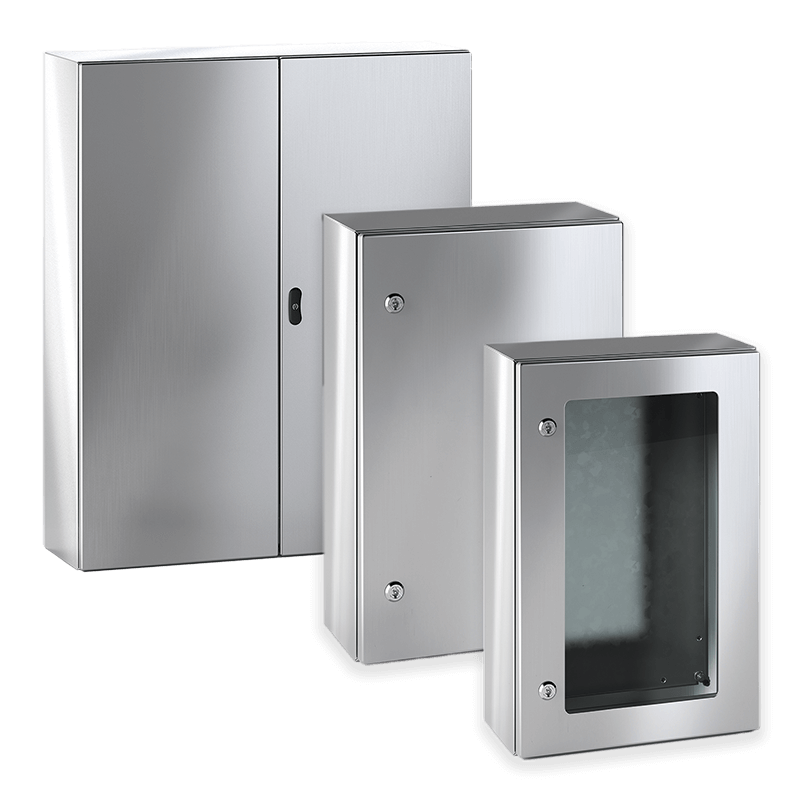

Skrzynki są dostępne w różnych konfiguracjach: pojedyncze drzwi pełne, podwójne drzwi pełne, drzwi szklane i wersja z zintegrowanym daszkiem. Płyta montażowa jest zawsze dołączona do dostawy.

Dostępna jest szeroka gama akcesoriów uzupełniających konfigurację.

Plusy serii

Blacha ze stali nierdzewnej AISI 304L (AISI 316L na zamówienie) z powłoką ochronną, zapewniającą najwyższą jakość produktu
Strukturalne zagięcie obudowy dla większej sztywności konstrukcji
System zamknięcia ze stali nierdzewnej 316L z wewnętrzną plastikową nasadką, która sprawia, że zamknięcie jest płynniejsze i zapobiega zacinaniu się
Szczelna, nieaktywna chemicznie, stabilna i odporna na ekstremalne warunki środowiskowe i zakresy temperatur silikonowa uszczelka, która zapewnia długotrwałą ochronę w środowiskach korozyjnych i utrzymuje stopień ochrony IP
System zamknięcia z szybkim montażem, 1/4 obrotu za pomocą klucza bezpieczeństwa
Odwracalne drzwi dla większej elastyczności użytkowania: obudowa nie jest wstępnie nawiercona, więc orientację można odwrócić, aby uzyskać konfigurację strony zawiasowej
Zawiasy z AISI 316L, które zapewniają większą odporność na korozję i ułatwiają montaż/demontaż drzwi
Płyta montażowa z otworami w rogach, umożliwiająca natychmiastowe zamocowanie i łatwiejsze okablowanie
Szeroka gama dostępnych akcesoriów, w tym: modułowa obudowa z ramą, panele i szyny DIN, drzwi wewnętrzne, słupki i poprzeczki do szafy rack, osłona dachowa, płyta z mikrootworami, cokół

Standardowe wymiary LXHXP (mm):

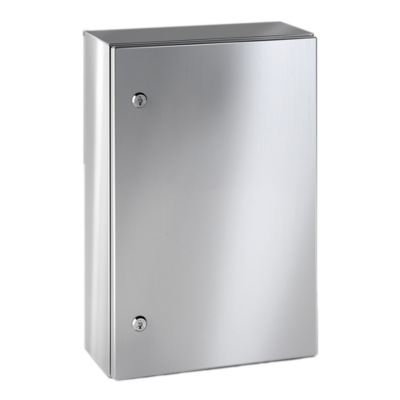

Pojedyncze drzwi nieprzezroczyste: od 300X300X150 do 800X1400X300

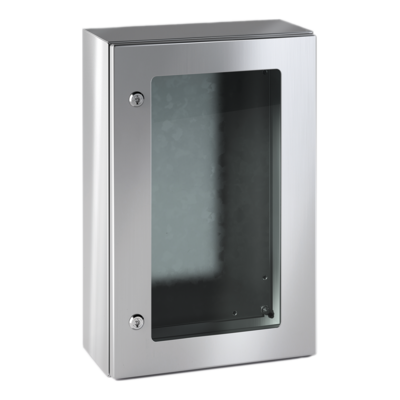

Pojedyncze drzwi przezroczyste: od 300X400X200 do 800X1000X300

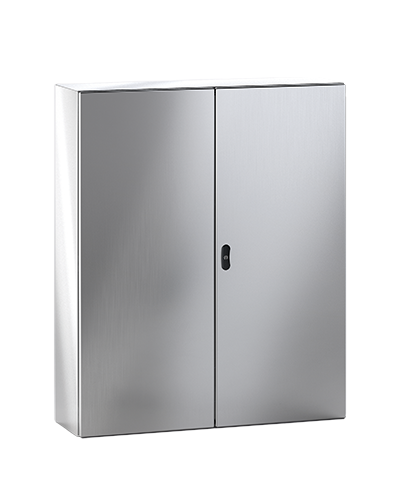

Podwójne drzwi nieprzezroczyste: od 1000X800X300 do 1200X1200X300

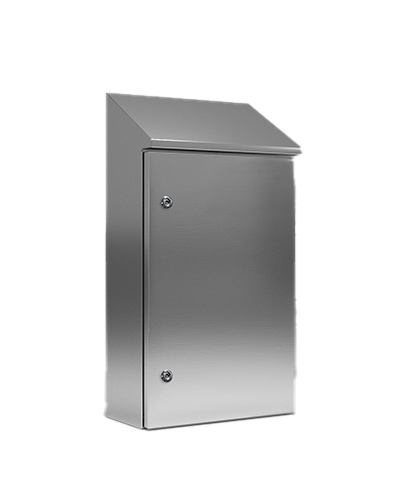

Zintegrowany daszek: od 400X500X150 do 800X1200X300

Potrzebujesz specjalnego rozmiaru? Skontaktuj się z nami.

Właściwości techniczne i skład

Skrzynki E COR ze stali nierdzewnej są produkowane z najwyższą starannością dzięki zautomatyzowanemu zaopatrzeniu w surowce, cięciu laserowemu światłowodowemu, zrobotyzowanemu gięciu, ręcznemu spawaniu w celu zapewnienia szybkiej i precyzyjnej konstrukcji oraz zrobotyzowanemu szlifowaniu i satynowaniu.

Materiał:

Obudowa i drzwi z blachy ze stali nierdzewnej AISI 304L (AISI 316L na zamówienie)
Płyta montażowa z blachy stalowej sendzimir
Zawiasy ze stali nierdzewnej AISI 316L
Grubość: Obudowa od 1,2 mm do 1,5 mm, drzwi 1,5 mm, płyta montażowa od 2,0 mm do 2,3 mm

Uszczelka: dwuskładnikowa pianka silikonowa, która pozwala zachować stopień ochrony IP

Stopień ochrony:

Pojedyncze drzwi ślepe: IP66, NEMA/UL Typ: 1, 12, 3R, 4x
Przezroczyste drzwi: IP66, NEMA/UL Typ: 1, 12, 3R
Podwójne drzwi ślepe: IP55, NEMA/UL Typ: 1, 12, 3R
Zintegrowana osłona: IP66, NEMA/UL Typ: 1, 12, 3R, 4x

Stopień odporności na uderzenia: IK10

Dodatkowe akcesoria

Modułowa obudowa z ramą, modułowymi panelami i szynami DIN.
Panele zaślepiające.
Drzwi wewnętrzne.
Systemy zamykania (zamknięcie skrzynkowe i zatrzaskowe) oraz wkładki.
Uniwersalne poprzeczki i słupki rack 19''.
Wewnętrzna płyta z mikrootworami.
Zatrzask drzwiowy.
Zestaw do montażu na ścianie.
Osłona ochronna.
Kołnierz wejścia kablowego.
Uniwersalna listwa przypodłogowa.

Odkryj nasze akcesoria

Inne dostępne wersje

Skrzynki z mocowaniem ściennym E COR – wersja ATEX (EX)
Skrzynka w wersji EMC, o konstrukcji chroniącej elementy wewnętrzne przed falami elektromagnetycznymi
Rozwiązania o konstrukcji odpornej na trzęsienia ziemi
Skrzynki E COR z lakierowanej blachy stalowej, odpowiednie do wielu zastosowań w automatyce przemysłowej

Kompatybilność między E COR i E COR X

Skrzynki z mocowaniem ściennym E COR X

Wykaz kodów

Kod produktu #	Konfiguracja	Port	wysokość	szerokość	głębokość	materiał produktu
EC020315H	Pojedyncze drzwi pełne	Pojedyncze pełne	300	200	150	AISI 316L
EC020315X	Pojedyncze drzwi pełne	Pojedyncze pełne	300	200	150	AISI 304L
EC030315H	Pojedyncze drzwi pełne	Pojedyncze pełne	300	300	150	AISI 316L
EC030315X	Pojedyncze drzwi pełne	Pojedyncze pełne	300	300	150	AISI 304L
EC030320H	Pojedyncze drzwi pełne	Pojedyncze pełne	300	300	200	AISI 316L
EC030320X	Pojedyncze drzwi pełne	Pojedyncze pełne	300	200	150	AISI 304L
EC030415H	Pojedyncze drzwi pełne	Pojedyncze pełne	400	300	150	AISI 316L
EC030415X	Pojedyncze drzwi pełne	Pojedyncze pełne	400	300	150	AISI 304L
EC030420H	Pojedyncze drzwi pełne	Pojedyncze pełne	400	300	200	AISI 316L
EC030420H.P	Pojedyncze drzwi szklane	Szkło	400	300	200	AISI 316L
EC030420X	Pojedyncze drzwi pełne	Pojedyncze pełne	400	300	200	AISI 304L
EC030420X.P	Pojedyncze drzwi szklane	Szkło	400	300	200	AISI 304L
EC040315H	Pojedyncze drzwi pełne	Pojedyncze pełne	300	400	150	AISI 316L
EC040315X	Pojedyncze drzwi pełne	Pojedyncze pełne	300	400	150	AISI 304L
EC040320H	Pojedyncze drzwi pełne	Pojedyncze pełne	300	400	200	AISI 316L
EC040320X	Pojedyncze drzwi pełne	Pojedyncze pełne	300	400	200	AISI 304L
EC040420H	Pojedyncze drzwi pełne	Pojedyncze pełne	400	400	200	AISI 316L
EC040420X	Pojedyncze drzwi pełne	Pojedyncze pełne	400	400	200	AISI 304L
EC040425H	Pojedyncze drzwi pełne	Pojedyncze pełne	400	400	250	AISI 316L
EC040425X	Pojedyncze drzwi pełne	Pojedyncze pełne	400	400	250	AISI 304L
EC040515H.T	Spadzisty dach	Spadzisty dach	617	400	150	AISI 316L
EC040515X.T	Spadzisty dach	Spadzisty dach	617	400	150	AISI 304L
EC040520H	Pojedyncze drzwi pełne	Pojedyncze pełne	500	400	200	AISI 316L
EC040520H.P	Pojedyncze drzwi szklane	Szkło	500	400	200	AISI 316L
EC040520X	Pojedyncze drzwi pełne	Pojedyncze pełne	500	400	200	AISI 304L
EC040520X.P	Pojedyncze drzwi szklane	Szkło	500	400	200	AISI 304L
EC040620H	Pojedyncze drzwi pełne	Pojedyncze pełne	600	400	200	AISI 316L
EC040620H.P	Pojedyncze drzwi szklane	Szkło	600	400	200	AISI 316L
EC040620H.T	Spadzisty dach	Spadzisty dach	745	400	200	AISI 316L
EC040620X	Pojedyncze drzwi pełne	Pojedyncze pełne	600	400	200	AISI 304L
EC040620X.P	Pojedyncze drzwi szklane	Szkło	600	400	200	AISI 304L
EC040620X.T	Spadzisty dach	Spadzisty dach	745	400	200	AISI 304L
EC040625H	Pojedyncze drzwi pełne	Pojedyncze pełne	600	400	250	AISI 316L
EC040625X	Pojedyncze drzwi pełne	Pojedyncze pełne	600	400	250	AISI 304L
EC050520H	Pojedyncze drzwi pełne	Pojedyncze pełne	500	500	200	AISI 316L
EC050520X	Pojedyncze drzwi pełne	Pojedyncze pełne	500	500	200	AISI 304L
EC050525H	Pojedyncze drzwi pełne	Pojedyncze pełne	500	500	250	AISI 316L
EC050525X	Pojedyncze drzwi pełne	Pojedyncze pełne	500	500	250	AISI 304L
EC050530H	Pojedyncze drzwi pełne	Pojedyncze pełne	500	500	300	AISI 316L
EC050530X	Pojedyncze drzwi pełne	Pojedyncze pełne	500	500	300	AISI 304L
EC050620H	Pojedyncze drzwi pełne	Pojedyncze pełne	600	500	200	AISI 316L
EC050620X	Pojedyncze drzwi pełne	Pojedyncze pełne	600	500	200	AISI 304L
EC050720H	Pojedyncze drzwi pełne	Pojedyncze pełne	700	500	200	AISI 316L
EC050720X	Pojedyncze drzwi pełne	Pojedyncze pełne	700	500	200	AISI 304L
EC050725H	Pojedyncze drzwi pełne	Pojedyncze pełne	700	500	250	AISI 316L
EC050725H.P	Pojedyncze drzwi szklane	Szkło	700	500	250	AISI 316L
EC050725X	Pojedyncze drzwi pełne	Pojedyncze pełne	700	500	250	AISI 304L
EC050725X.P	Pojedyncze drzwi szklane	Szkło	700	500	250	AISI 304L
EC050730H.T	Spadzisty dach	Spadzisty dach	903	500	300	AISI 316L
EC050730X.T	Spadzisty dach	Spadzisty dach	903	500	300	AISI 304L
EC060420H	Pojedyncze drzwi pełne	Pojedyncze pełne	400	600	200	AISI 316L
EC060420X	Pojedyncze drzwi pełne	Pojedyncze pełne	400	600	200	AISI 304L
EC060520H	Pojedyncze drzwi pełne	Pojedyncze pełne	500	600	200	AISI 316L
EC060520X	Pojedyncze drzwi pełne	Pojedyncze pełne	500	600	200	AISI 304L
EC060620H	Pojedyncze drzwi pełne	Pojedyncze pełne	600	600	200	AISI 316L
EC060620X	Pojedyncze drzwi pełne	Pojedyncze pełne	600	600	200	AISI 304L
EC060625H	Pojedyncze drzwi pełne	Pojedyncze pełne	600	600	250	AISI 316L
EC060625X	Pojedyncze drzwi pełne	Pojedyncze pełne	600	600	250	AISI 304L
EC060630H	Pojedyncze drzwi pełne	Pojedyncze pełne	600	600	300	AISI 316L
EC060630X	Pojedyncze drzwi pełne	Pojedyncze pełne	600	600	300	AISI 304L
EC060820H	Pojedyncze drzwi pełne	Pojedyncze pełne	800	600	200	AISI 316L
EC060820H.P	Pojedyncze drzwi szklane	Szkło	800	600	200	AISI 316L
EC060820X	Pojedyncze drzwi pełne	Pojedyncze pełne	800	600	200	AISI 304L
EC060820X.P	Pojedyncze drzwi szklane	Szkło	800	600	200	AISI 304L
EC060825H	Pojedyncze drzwi pełne	Pojedyncze pełne	800	600	250	AISI 316L
EC060825H.P	Pojedyncze drzwi szklane	Szkło	800	600	250	AISI 316L
EC060825H.T	Spadzisty dach	Spadzisty dach	974	600	250	AISI 316L
EC060825X	Pojedyncze drzwi pełne	Pojedyncze pełne	800	600	250	AISI 304L
EC060825X.P	Pojedyncze drzwi szklane	Szkło	800	600	250	AISI 304L
EC060825X.T	Spadzisty dach	Spadzisty dach	974	600	250	AISI 304L
EC060830H	Pojedyncze drzwi pełne	Pojedyncze pełne	800	600	300	AISI 316L
EC060830X	Pojedyncze drzwi pełne	Pojedyncze pełne	800	600	300	AISI 304L
EC061030H	Pojedyncze drzwi pełne	Pojedyncze pełne	1000	600	300	AISI 316L
EC061030X	Pojedyncze drzwi pełne	Pojedyncze pełne	1000	600	300	AISI 304L
EC061230H	Pojedyncze drzwi pełne	Pojedyncze pełne	1200	600	300	AISI 316L
EC061230X	Pojedyncze drzwi pełne	Pojedyncze pełne	1200	600	300	AISI 304L
EC080630H	Pojedyncze drzwi pełne	Pojedyncze pełne	600	800	300	AISI 316L
EC080630X	Pojedyncze drzwi pełne	Pojedyncze pełne	600	800	300	AISI 304L
EC080830H	Pojedyncze drzwi pełne	Pojedyncze pełne	800	800	300	AISI 316L
EC080830X	Pojedyncze drzwi pełne	Pojedyncze pełne	800	800	300	AISI 304L
EC081025H.T	Spadzisty dach	Spadzisty dach	1174	800	250	AISI 316L
EC081025X.T	Spadzisty dach	Spadzisty dach	1174	800	250	AISI 304L
EC081030H	Pojedyncze drzwi pełne	Pojedyncze pełne	1000	800	300	AISI 316L
EC081030H.P	Pojedyncze drzwi szklane	Szkło	1000	800	300	AISI 316L
EC081030H.T	Spadzisty dach	Spadzisty dach	1203	800	300	AISI 316L
EC081030X	Pojedyncze drzwi pełne	Pojedyncze pełne	1000	800	300	AISI 304L
EC081030X.P	Pojedyncze drzwi szklane	Szkło	1000	800	300	AISI 304L
EC081030X.T	Spadzisty dach	Spadzisty dach	1203	800	300	AISI 304L
EC081230H	Pojedyncze drzwi pełne	Pojedyncze pełne	1200	800	300	AISI 316L
EC081230H.T	Spadzisty dach	Spadzisty dach	1403	800	300	AISI 316L
EC081230X	Pojedyncze drzwi pełne	Pojedyncze pełne	1200	800	300	AISI 304L
EC081230X.T	Spadzisty dach	Spadzisty dach	1403	800	300	AISI 304L
EC081430H	Pojedyncze drzwi pełne	Pojedyncze pełne	1400	800	300	AISI 316L
EC081430X	Pojedyncze drzwi pełne	Pojedyncze pełne	1400	800	300	AISI 304L
EC100830H	Podwójne drzwi pełne	Podwójne pełne	800	1000	300	AISI 316L
EC100830X	Podwójne drzwi pełne	Podwójne pełne	800	1000	300	AISI 304L
EC101030H	Podwójne drzwi pełne	Podwójne pełne	1000	1000	300	AISI 316L
EC101030X	Podwójne drzwi pełne	Podwójne pełne	1000	1000	300	AISI 304L
EC101230H	Podwójne drzwi pełne	Podwójne pełne	1200	1000	300	AISI 316L
EC101230X	Podwójne drzwi pełne	Podwójne pełne	1200	1000	300	AISI 304L
EC120830H	Podwójne drzwi pełne	Podwójne pełne	800	1200	300	AISI 316L
EC120830X	Podwójne drzwi pełne	Podwójne pełne	800	1200	300	AISI 304L
EC121230H	Podwójne drzwi pełne	Podwójne pełne	1200	1200	300	AISI 316L
EC121230X	Podwójne drzwi pełne	Podwójne pełne	800	1200	300	AISI 304L
